今回は、福生市志茂にてY様邸の
浄水器設置工事に立ち会ってきました。
浄水器設置前の状況

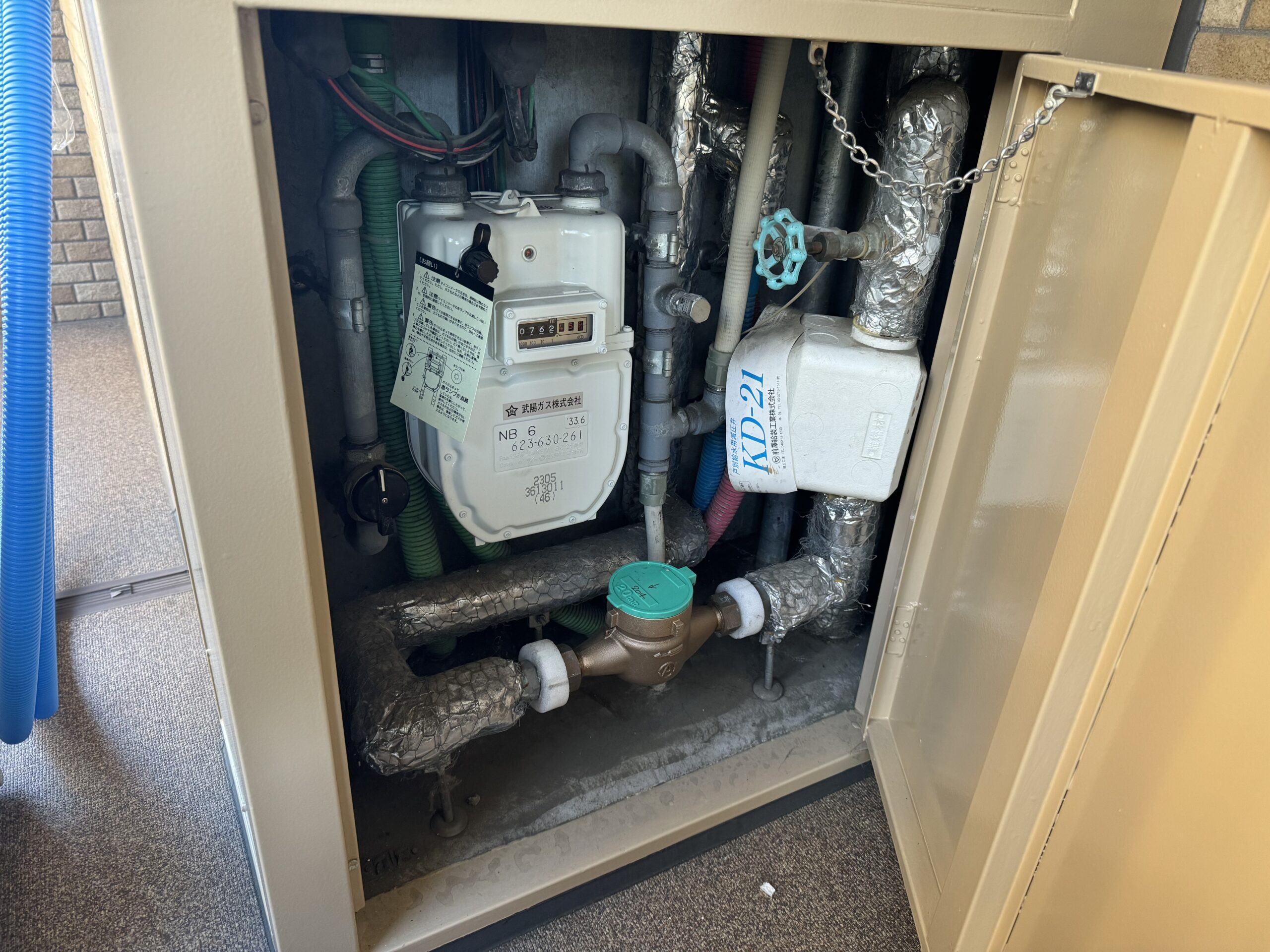

PSの扉が明らかに小さく、中身を見ずとも、
「あ、ここは難しいかなあ．．．」
と、頭をよぎってしまいました。

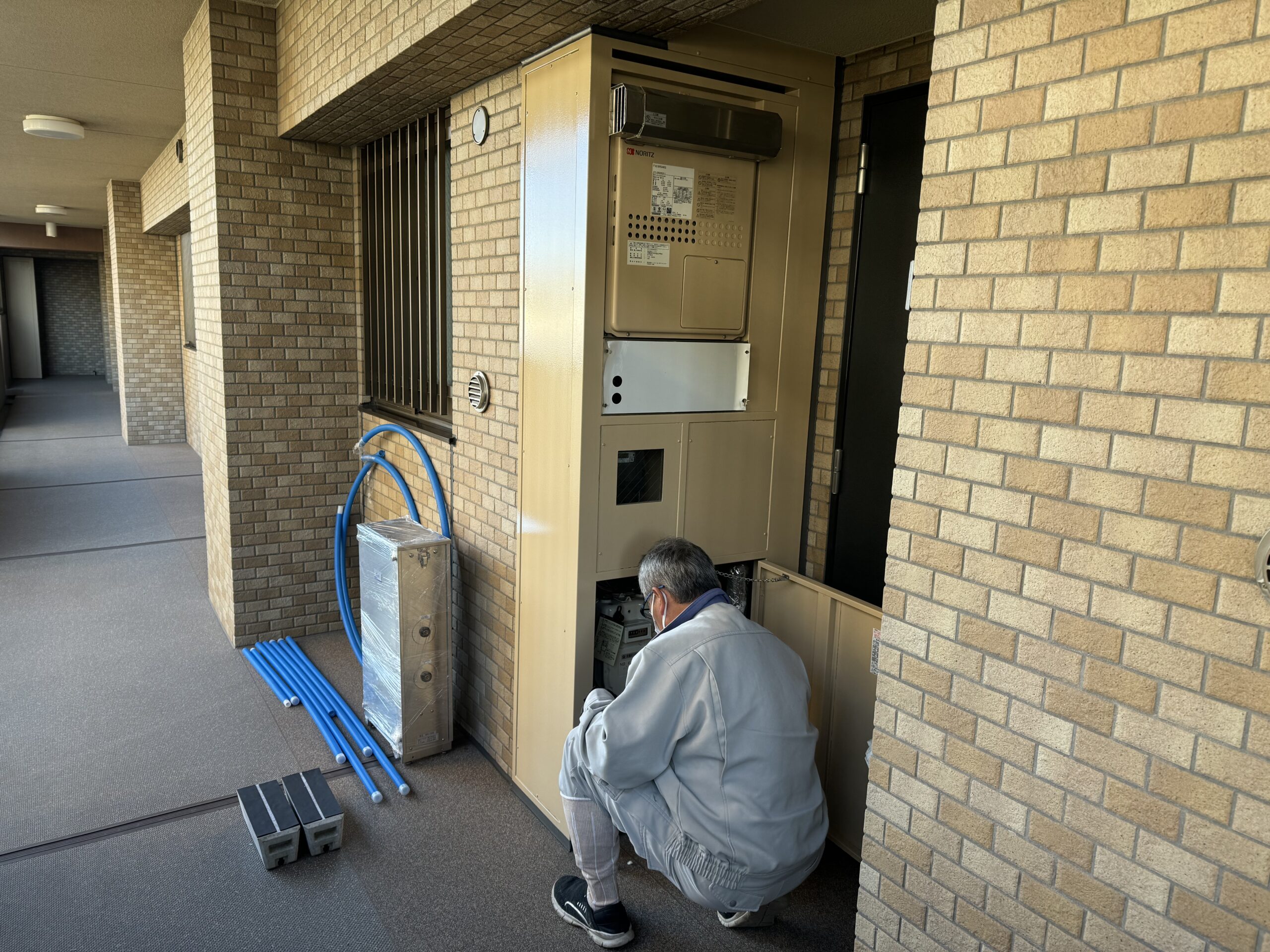

そこで、戸建てタイプをPSの外に設置する流れとなりました。
こちらのご自宅には何も置いてないスペースに、お隣さんは自転車や、
エアコンの室外機を置いていたことから、共用部分と判明。
でもまだ問題はあります．．．。
設置スペースは確保できました。が、配管を回すのにもひと工夫必要です。
そこで、ＰＳの上部分の蓋が外せることが判明。
ここを有効活用していきましょう。

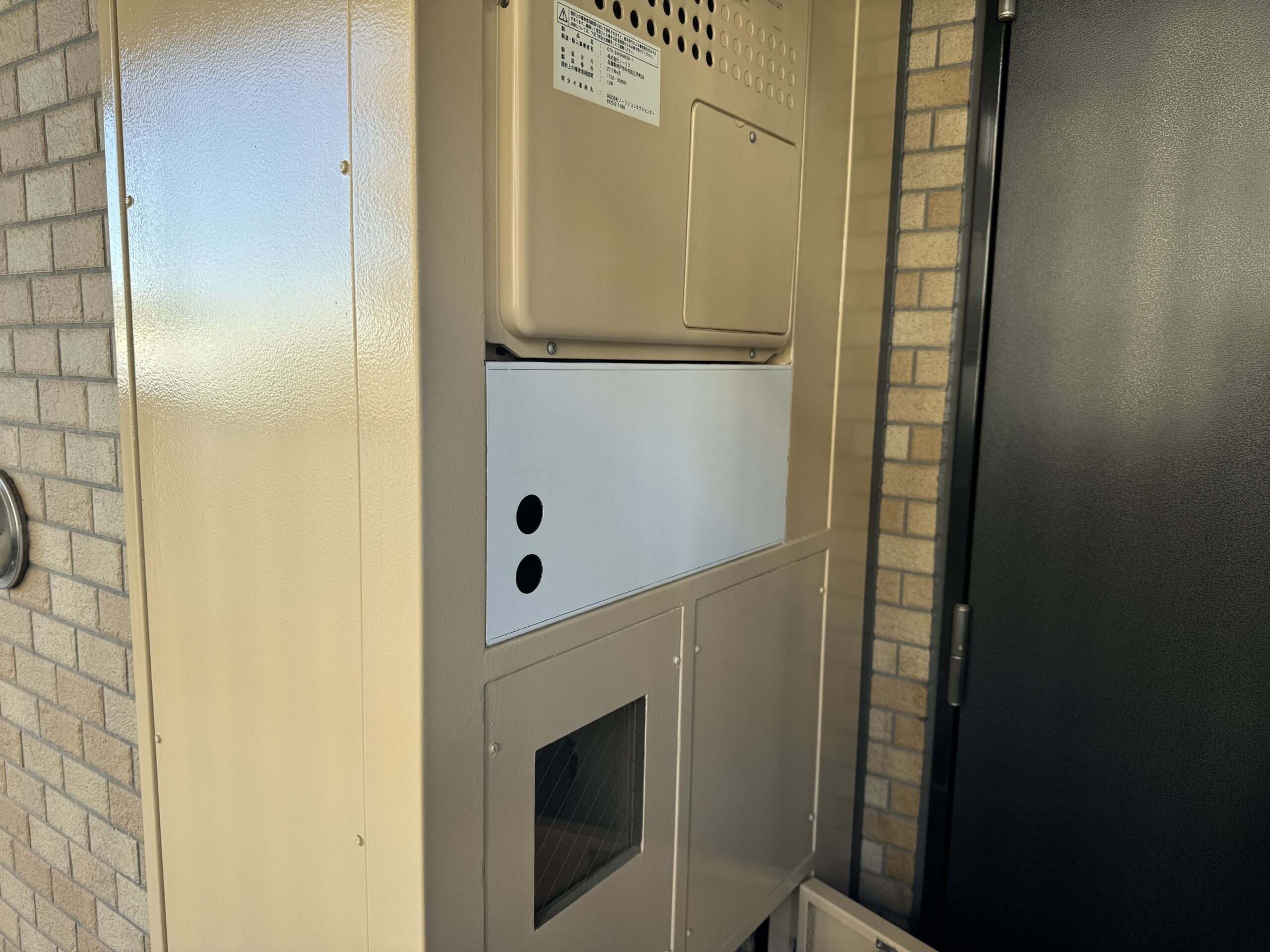

勿論、既存の部品を加工することはご法度なので、あらかじめ用意した
穴あきのステンレス板を使います。
こちらの穴から外に配管を出していきます。
ポリ管は普段は直管をメインに使いますが、今回はカーブ状のものも使います。

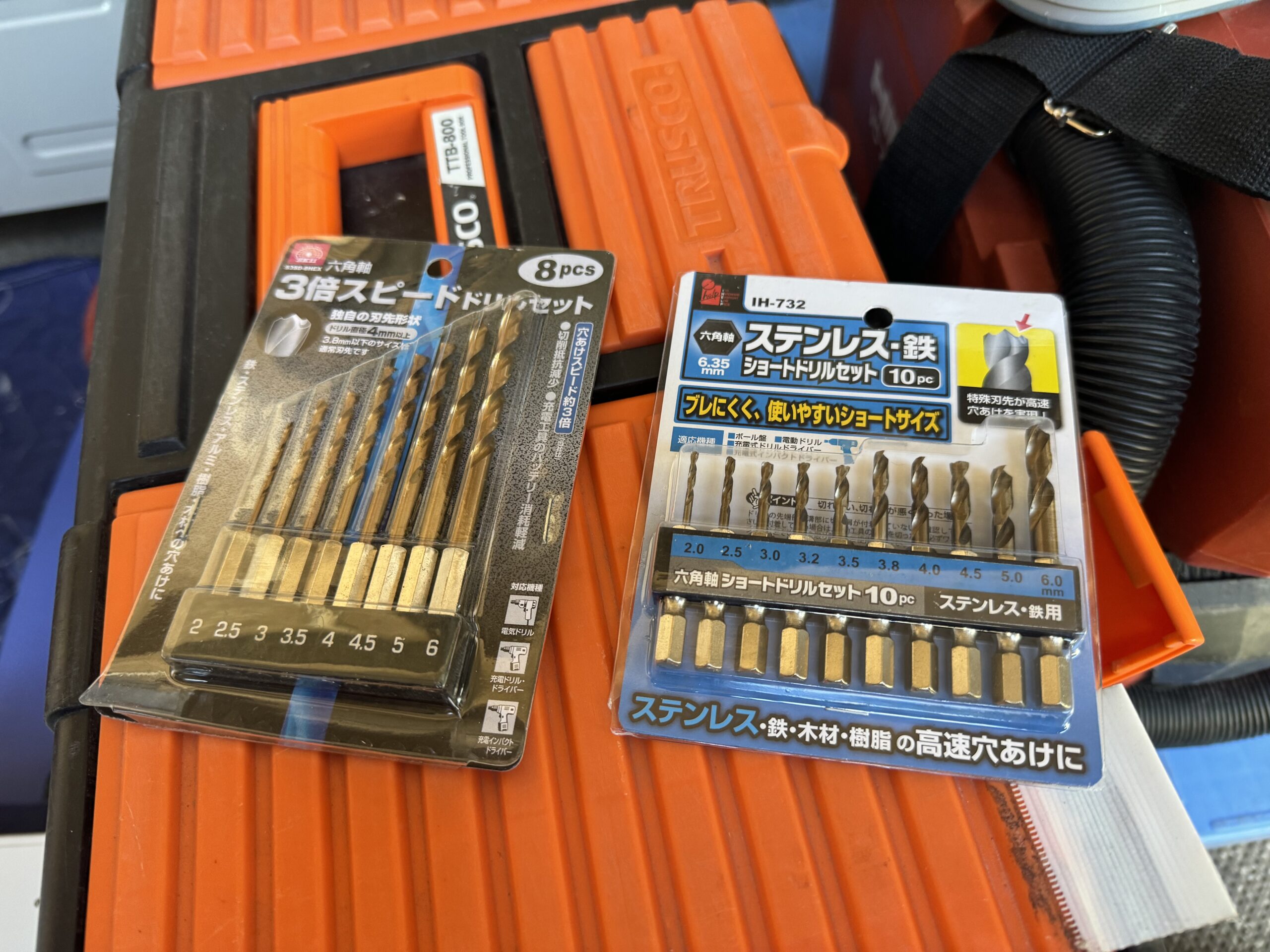

部材への穴あけ作業は、現地で行うことが多いです。
しっかり固定するため、用意したステンレス板に穴を開けます。
ここの寸法に関しては微調整が必要だったので、現場での穴あけ作業となりました。
改めてみても、配管を通すスペースさえギリギリな狭さですね．．．。

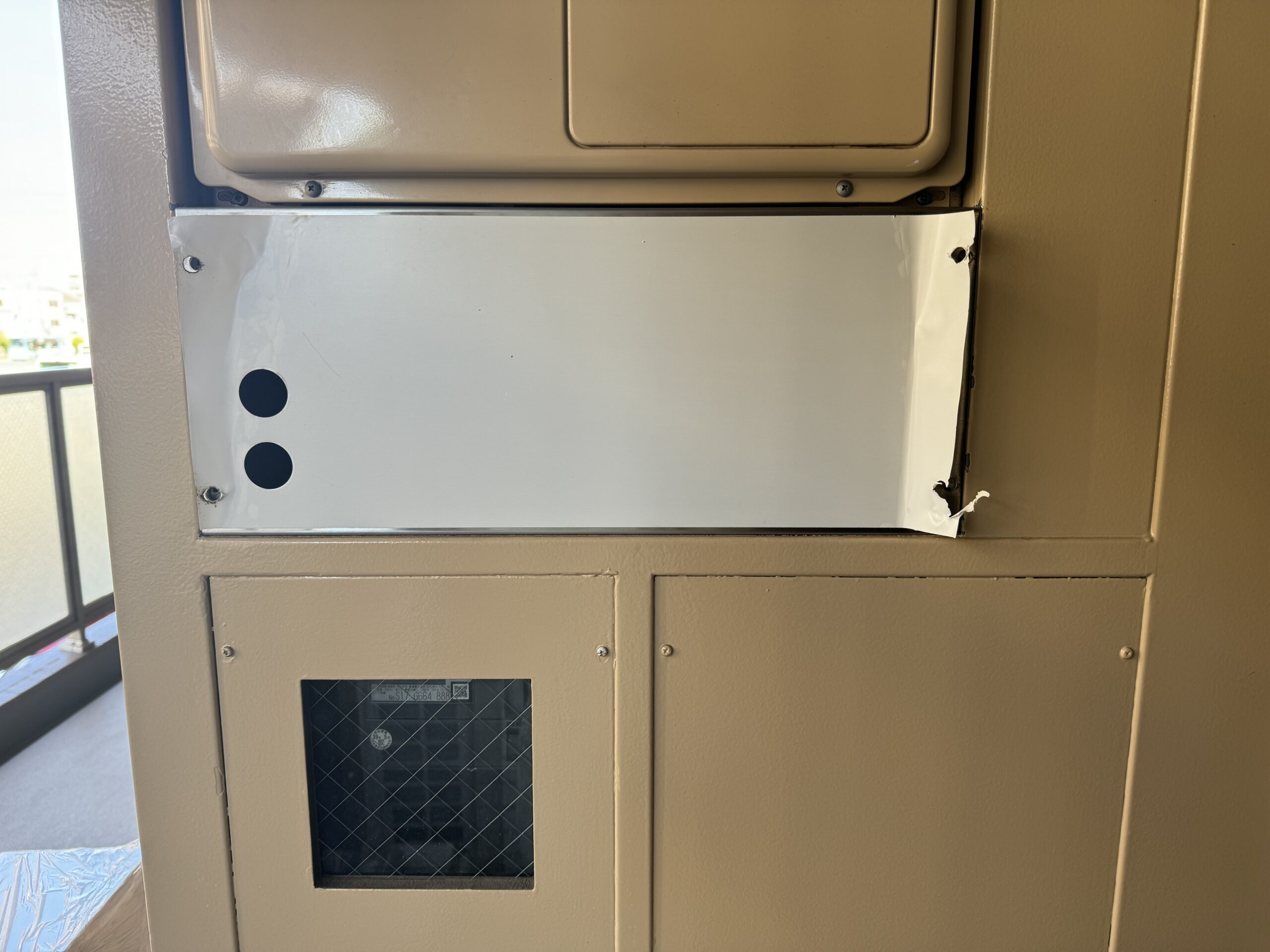

無事はまり、穴の位置も完璧ですね。
丁寧な仕事を心がけています。
床に穴を開けるわけにもいかないので、浄水器本体の固定に関しては
戸建て同様、タイガーベースを使用します。

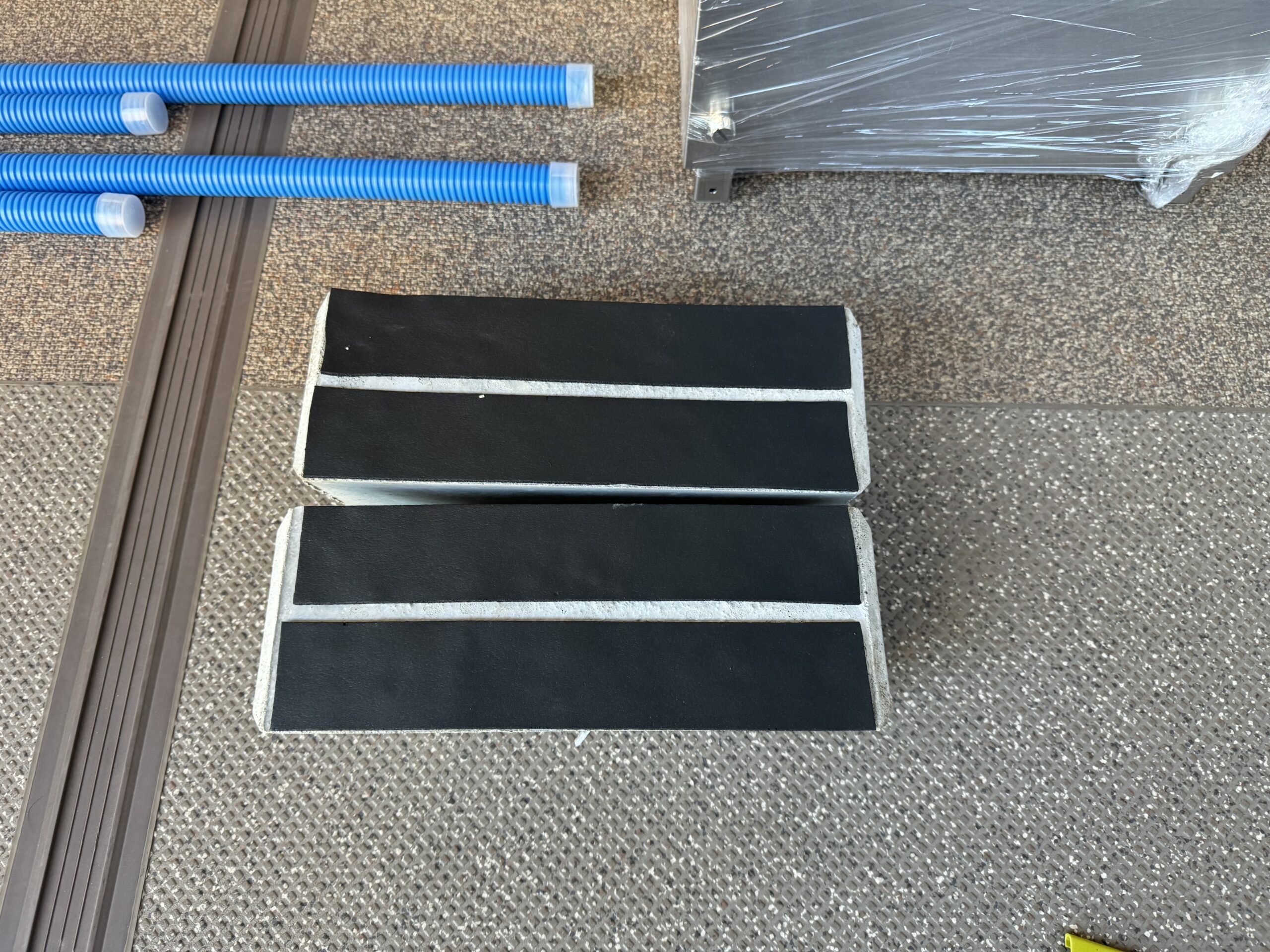

地面とは違うため、傷がつかない様、底面に保温材を貼り付けました。
廊下自体は広いので、作業はとてもスムーズに行えましたね。
浄水器本体の固定に入ります。
浄水器から立ち上げた配管は、纏めて保温材を巻いていきます。
これで見た目もすっきりですね。

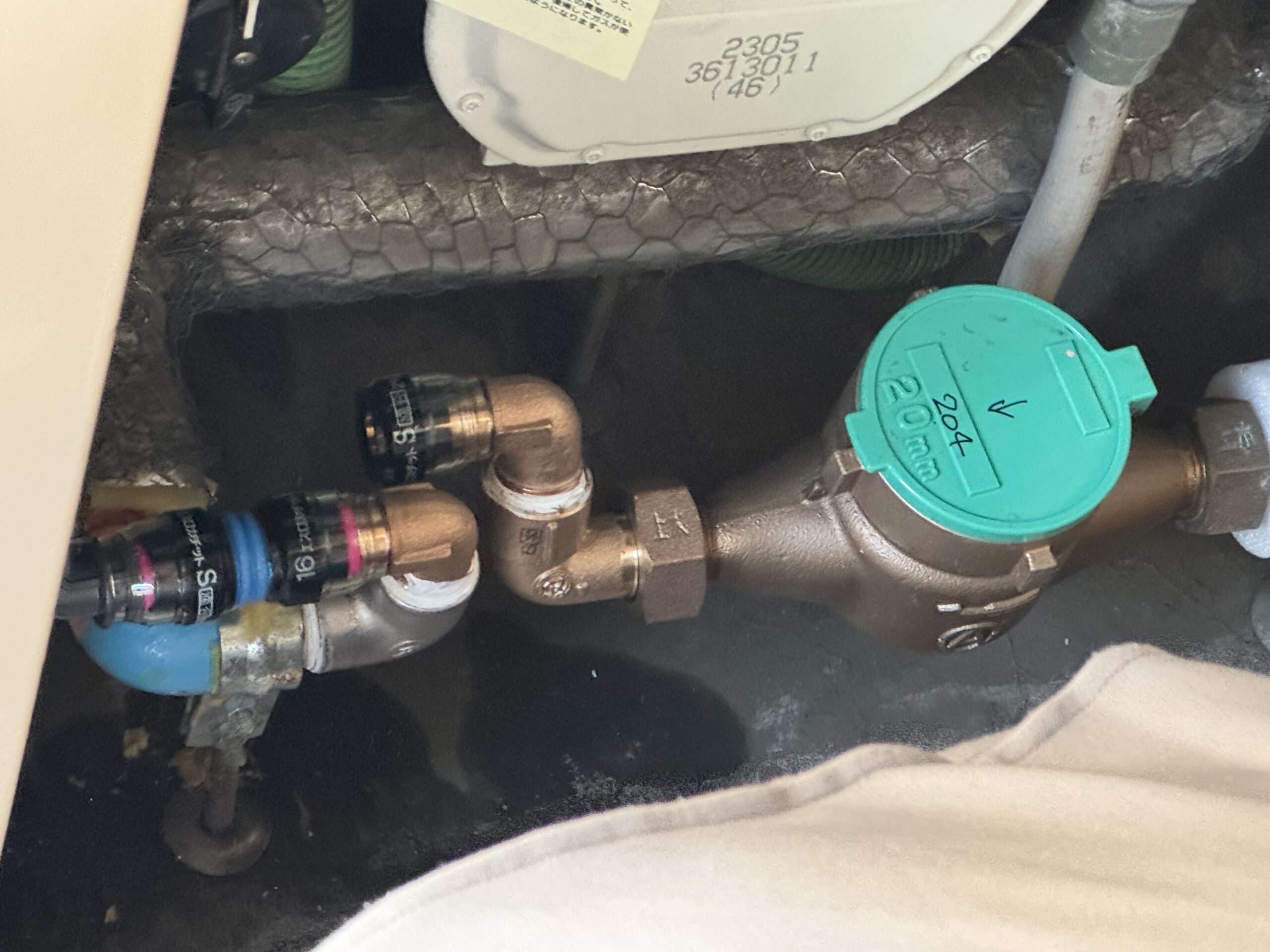

水道メーターからの配管切り回しです。
決まった方向にしか方向転換できなそうですね．．．。
上からカーブ状の配管を通していき、水道メーター付近までもっていきます。
こんな現場は中々ありませんね。
イン側、アウト側の配管を通すことができました。
あとはこの２本の管を、浄水器へと向かわせるだけです。

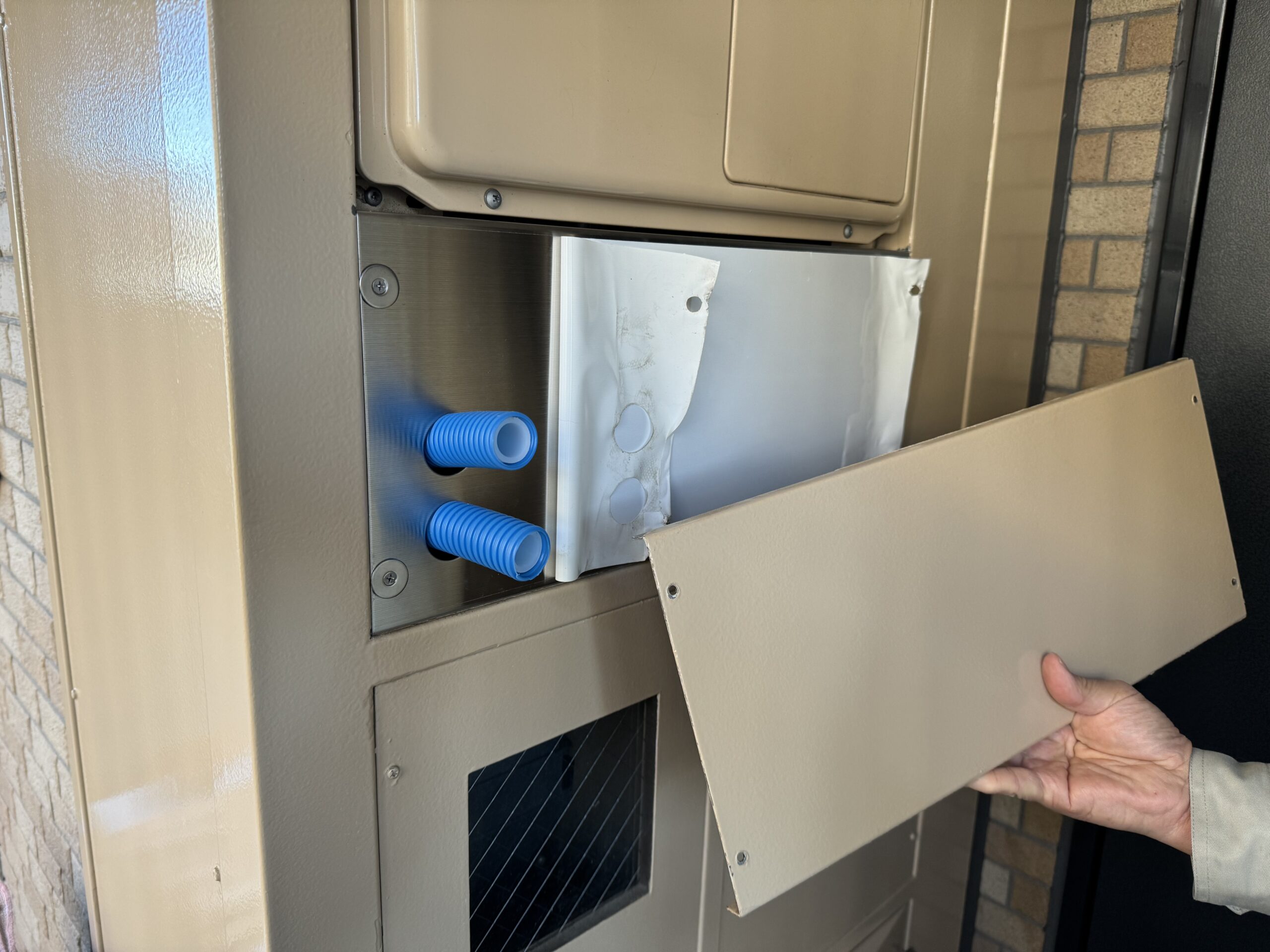

ステンレス板のビフォーアフターです。
既存のものも原状回復の際に必要なので、しっかり保存しておきます。
正確に長さを測り、真っすぐ配管が上に上るように気を付けます。
接続完了しました。
メインの廊下からは一歩引いた場所への設置なので、通行の妨げにはなりません。
この工事パターンはこれまでになかったもので、
PS内が狭くて設置できない、という固定概念を消し去った革新的な設置方法です。
